STEREO2MidSide – Passive M/S Übertrager- Matrix

Übersicht

Mit der M/S Matrix von AUDIOWERKZEUG ist es möglich, Stereosignale mittels Übertrager in Mitten- und Seitensignale umzuwandeln. Durch die Summenbildung der Stereosignale wird das Mittensignal generiert, während das Seitensignal durch die Differenz der Stereosignale entsteht. Die Ein- und Ausgänge sind vollständig symmetrisch ausgeführt. Eine Umkehrung der Codierung von M/S-Signalen auf Stereo kann durch einen Druckschalter realisiert werden. Bei Bedarf besteht die Möglichkeit, die Matrix über Kippschalter massefrei oder erdungsfrei zu schalten, um eventuelle Brummschleifen zu beseitigen.

Features

Passive M/S-Übertrager-Matrix im klassischen Design
zur Umwandlung von Stereo zu Mitten- und Seitensignalen
Umkehrung der Codierung mittels Druckschalter
Durchgehend symmetrischer Aufbau der Matrix
Studio Übertrager mit großer Bandbreite und Symmetrie
Harmonische Verzerrungen bei Übersteuerung
Elliptische Filterfunktion der tiefen Frequenzen
Doppelte magnetische Abschirmung der Übertrager
Handmade in Germany

Technische Daten

Eingang: 2x XLR/f (Buchse)
Eingangsimpedanz: 600Ohm
Ausgang: 2x XLR/m (Stecker)
Ausgangsimpedanz: 600Ohm
Eingangspegel max. 29dBu @ 1kHz // 16dBu @ 50Hz (1% THD)
Frequenzbereich: 30Hz bis 30kHz +/- 1,5dB
Klirrfaktor bei 0dBu: 0,0053% @ 1kHz // 0,023% @ 50Hz
Klirrfaktor bei 10dBu: 0,0058% @ 1kHz // 0,034% @ 50Hz
Klirrfaktor bei 15dBu: 0,0065% @ 1kHz // 0,57% @ 50Hz
Abmessungen: B/H/T: 100mm/42mm/100mm
Gewicht: 575g

Downloads

( Bedienungsanleitung.pdf, kommt noch )

MS-Matrix parts (1)

MS-Matrix parts (2)

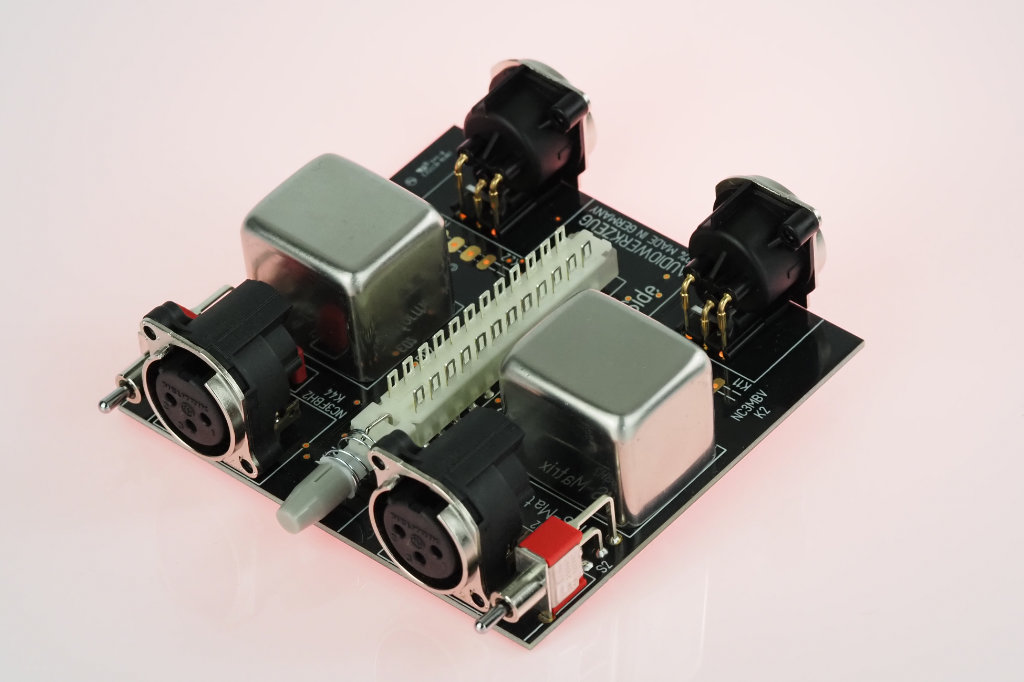

STEREO2MidSide isometric inside

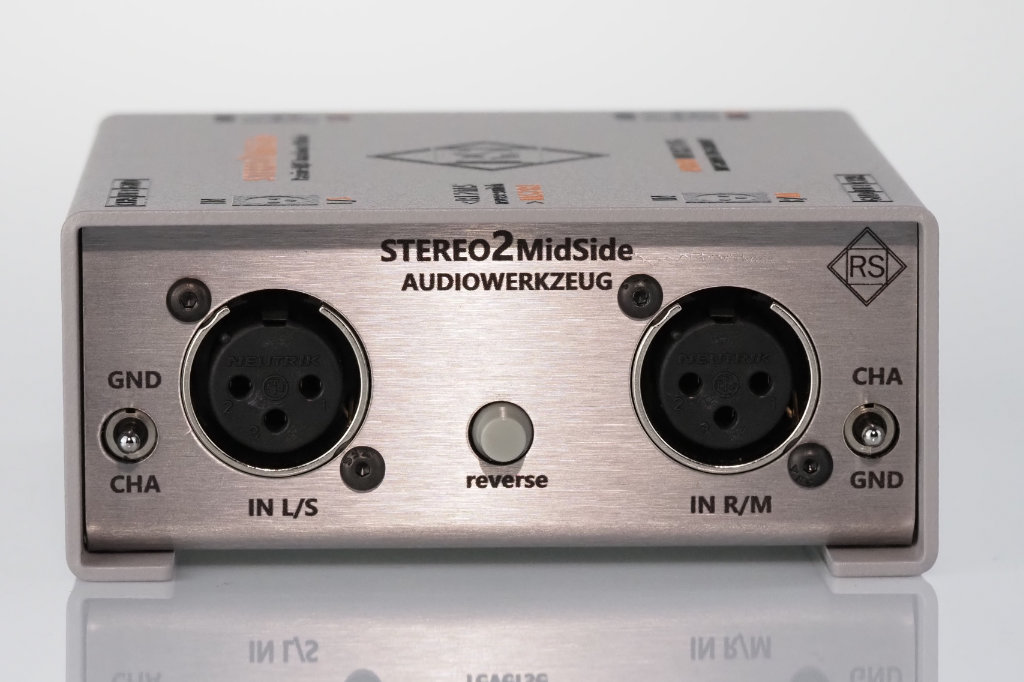

STEREO2MidSide front

STEREO2MidSide isometric

FAQ

Was ist eine M/S-Matrix – Ausführliche Erklärung

Eine M/S-Matrix (Mid-Side-Matrix) ist eine spezielle Schaltung, die in der Audiotechnik zur Umwandlung von herkömmlichen Links/Rechts-Stereosignalen (L/R) in Mitten-/Seitensignale (M/S) und umgekehrt verwendet wird. Dabei steht „M“ für den Mittenkanal, welcher die Summe der linken und rechten Kanäle repräsentiert (M = L + R), während „S“ für den Seitenkanal steht, der die Differenz zwischen dem linken und rechten Kanal darstellt (S = L – R). Diese Umwandlung ermöglicht eine differenzierte und präzise Bearbeitung der Stereoaufnahmen auf einer tieferen Ebene. Die M/S-Matrix kann entweder passiv realisiert werden, beispielsweise durch Übertrager (Transformatoren), oder aktiv mittels elektronischer Schaltungen, was je nach Anforderung unterschiedliche Vorteile hinsichtlich Klangqualität und Signalverarbeitung bietet.

Funktionsweise im Detail

L/R zu M/S
In diesem Modus summiert die M/S-Matrix die beiden Eingangssignale des linken und rechten Kanals zu einem einzigen Mittenkanal (M). Gleichzeitig wird durch Subtraktion des rechten Signals vom linken Kanal der Seitenkanal (S) generiert. Dieses Verfahren erlaubt es, die gemeinsamen Anteile beider Kanäle im Mittenkanal zu bündeln, während die Unterschiede im Seitenkanal erfasst werden.

M/S zu L/R
Die Rückwandlung erfolgt über eine inverse Schaltung, die aus den Mitten- und Seitensignalen wieder die ursprünglichen Links-/Rechts-Kanäle rekonstruiert. Dabei werden die Signale so kombiniert, dass das ursprüngliche Stereobild exakt wiederhergestellt wird.

Anwendungsbereiche der M/S-Matrix

Stereo-Aufnahmen und Wiedergabe
M/S-Matrizen sind ein unverzichtbares Werkzeug in der professionellen Audiotechnik, insbesondere bei der Aufnahme, Bearbeitung und Wiedergabe von Stereosignalen. Sie ermöglichen eine präzise Kontrolle über das Stereobild und verbessern dadurch die Klangqualität und Räumlichkeit.

Stereomikrofontechnik
Bei der Mikrofonierung mit M/S-Technik wird ein Mikrofon auf den Mittenbereich (M) gerichtet, während ein zweites Mikrofon seitlich (S) ausgerichtet ist. Diese Anordnung erlaubt eine flexible Nachbearbeitung des Stereobildes sowie eine hervorragende Mono-Kompatibilität.

Signalverarbeitung und Mixing
M/S-Matrizen bieten vielseitige Möglichkeiten zur gezielten Manipulation von Stereobildern. So können Sie beispielsweise die Breite des Stereofeldes verändern, einzelne Elemente hervorheben oder störende Phasenprobleme korrigieren.

Vorteile der M/S-Technik im Überblick

Variable Stereobildbreite
Durch die getrennte Bearbeitung von Mitten- und Seitenanteilen können Sie die Breite des Stereobildes flexibel anpassen – von einem engen Mono-Sound bis hin zu einem breiten, räumlichen Klangbild.

Mono-Kompatibilität
Da das M/S-Signal im Wesentlichen aus der Summe von M und S besteht, bleibt das Signal auch bei Monowiedergabe stabil und frei von Auslöschungen oder Phasenproblemen.

Hohe Flexibilität und Stabilität
Die M/S-Technik eröffnet mehr kreative Möglichkeiten als die reine L/R-Stereowiedergabe. Das resultierende Stereobild ist deutlich stabiler, insbesondere im Bassbereich werden Phasenverschiebungen vermieden, was zu einem klareren und präziseren Klang führt.

Fazit

Zusammenfassend stellt die MS-Matrix ein leistungsfähiges und vielseitiges Werkzeug in der professionellen Audio- und Studiotechnik dar. Sie ermöglicht Ihnen nicht nur eine flexible und präzise Bearbeitung von Stereosignalen, sondern verbessert auch die Klangqualität durch stabile Phaseneigenschaften und exzellente Mono-Kompatibilität. Durch den gezielten Einsatz dieser Technologie profitieren Sie von einer optimierten Kontrolle über Ihr Stereo-Material – sei es bei Aufnahme, Mixing oder Mastering.
